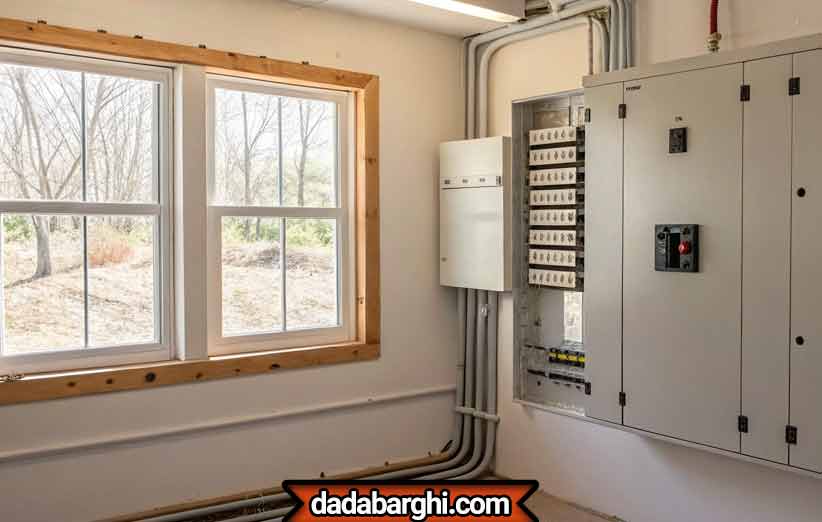

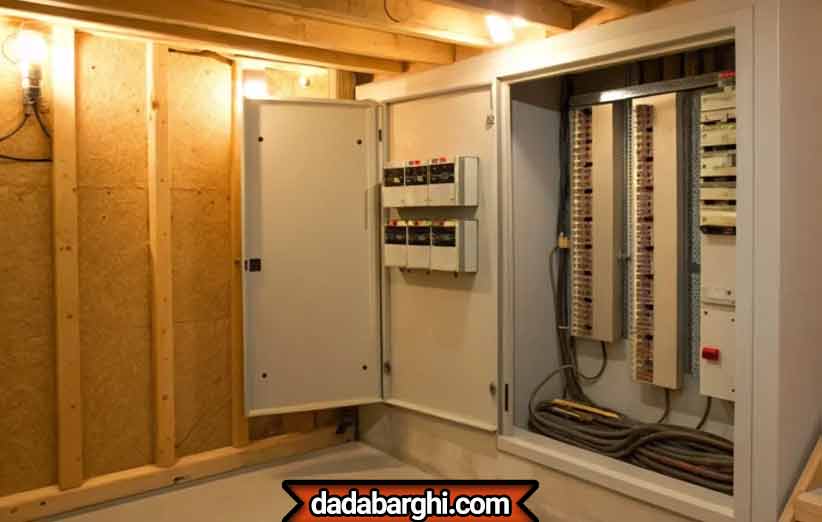

چگونه یک تابلو برق استاندارد و ایمن داشته باشیم؟
تابلو برق استاندارد و ایمن قلب سیستم برق هر ساختمان محسوب میشود و تمام مدارهای الکتریکی از طریق آن کنترل، توزیع و محافظت میشوند. اگر این بخش بهصورت استاندارد طراحی و اجرا نشود، احتمال بروز برقگرفتگی، آتشسوزی، خرابی تجهیزات و حتی خسارتهای مالی سنگین افزایش پیدا میکند. به همین دلیل رعایت اصول طراحی، انتخاب تجهیزات مناسب و نصب صحیح تابلو برق، یکی از مهمترین مراحل اجرای برق ساختمان است.
در این مقاله با مهمترین اصول طراحی یک تابلو برق استاندارد، تجهیزات ضروری، استانداردهای نصب و نکاتی آشنا میشوید که ایمنی و طول عمر سیستم برق ساختمان را افزایش میدهند.
تابلو برق چیست؟
تابلو برق محفظهای است که تجهیزات کنترلی، حفاظتی و توزیع برق در آن نصب میشوند. این تجهیزات وظیفه دارند انرژی الکتریکی را بین بخشهای مختلف ساختمان تقسیم کرده و از مدارها در برابر اضافهبار، اتصال کوتاه و نشتی جریان محافظت کنند.
یک تابلو برق استاندارد علاوه بر افزایش ایمنی، عیبیابی و تعمیرات سیستم برق را نیز سادهتر میکند.
چرا داشتن تابلو برق استاندارد اهمیت دارد؟
شاید تصور کنید وظیفه تابلو برق فقط روشن کردن تجهیزات برقی است؛ اما نقش آن بسیار فراتر از این موضوع است.
مهمترین مزایای استفاده از یک تابلو برق استاندارد عبارتاند از:
- جلوگیری از آتشسوزی ناشی از اتصال کوتاه
- محافظت از جان افراد
- افزایش طول عمر تجهیزات برقی
- کاهش احتمال خرابی وسایل برقی
- سهولت در مدیریت مدارها
- امکان توسعه آسان سیستم برق
- رعایت استانداردهای برق ساختمان
اگر تابلو برق بهدرستی طراحی نشده باشد، کوچکترین ایراد میتواند کل سیستم برق ساختمان را دچار مشکل کند.
ریسه ال ای دی و شلنگ LED یکی از پرطرفدارترین گزینهها برای تزیین فضاهای داخلی و خارجی است.
اجزای اصلی یک تابلو برق استاندارد
یک تابلو برق ایمن از مجموعهای از تجهیزات حفاظتی و کنترلی تشکیل شده است که هرکدام وظیفه مشخصی دارند.
مهمترین اجزا شامل موارد زیر هستند:
- کلید اصلی برق
- فیوز مینیاتوری
- کلید محافظ جان (RCD)
- کلید اتوماتیک
- شینه نول
- شینه ارت
- ترمینالها
- سیم و کابل استاندارد
- ریل مینیاتوری
- بدنه فلزی یا پلاستیکی استاندارد
استفاده از تجهیزات باکیفیت، تأثیر مستقیمی بر عملکرد و ایمنی تابلو برق دارد.
انواع تابلو برق ساختمان
تابلوهای برق براساس محل نصب و نوع کاربری به چند دسته تقسیم میشوند.
تابلو برق توکار
داخل دیوار نصب میشود و ظاهر زیباتری دارد. این مدل در ساختمانهای نوساز کاربرد بیشتری دارد.
تابلو برق روکار
روی سطح دیوار نصب میشود و برای پروژههای بازسازی یا محیطهای صنعتی گزینه مناسبی است.
تابلو برق خانگی
برای توزیع برق واحدهای مسکونی طراحی شده و معمولاً ظرفیت محدودی دارد.
تابلو برق صنعتی
در کارخانهها، کارگاهها و پروژههای بزرگ استفاده میشود و از تجهیزات حفاظتی پیشرفتهتری بهره میبرد.
استانداردهای مهم در طراحی تابلو برق
رعایت استانداردها مهمترین عامل در افزایش ایمنی سیستم برق است.
یک تابلو برق استاندارد باید ویژگیهای زیر را داشته باشد:
- استفاده از تجهیزات دارای استاندارد معتبر
- سیمکشی منظم و اصولی
- شمارهگذاری مدارها
- جداسازی مدارهای روشنایی و پریزها
- وجود سیستم ارت استاندارد
- نصب کلید محافظ جان
- رعایت ظرفیت مناسب فیوزها
- تهویه مناسب داخل تابلو
- فضای کافی برای توسعه آینده
این موارد علاوه بر افزایش ایمنی، تعمیرات و عیبیابی را نیز بسیار سادهتر میکنند.
برای خرید انواع خرید لوستر آویز مدرن و آویز دستهبندی مخصوص راببینید .
چگونه تابلو برق مناسب طراحی کنیم؟
قبل از خرید تجهیزات باید میزان مصرف برق ساختمان مشخص شود. سپس بر اساس تعداد مدارها، نوع مصرف و توان تجهیزات، ظرفیت تابلو برق انتخاب میشود.
در طراحی حرفهای معمولاً مراحل زیر انجام میشود:
- محاسبه بار مصرفی
- تعیین تعداد مدارها
- انتخاب ظرفیت کلید اصلی
- انتخاب فیوز مناسب هر مدار
- نصب کلید محافظ جان
- اجرای سیستم ارت
- شمارهگذاری تجهیزات
- تست نهایی عملکرد تابلو
برای محافظت از لوازم خانگی، استفاده از سه راهی برق ضروری است.
تجهیزات حفاظتی ضروری داخل تابلو برق
یک تابلو برق ایمن بدون تجهیزات حفاظتی کامل نیست.
مهمترین تجهیزات حفاظتی عبارتاند از:
- فیوز مینیاتوری
- کلید محافظ جان
- محافظ ولتاژ
- کلید اتوماتیک
- برقگیر (Surge Protection Device)
- سیستم ارت
- شینه ارت
- ترمینال استاندارد
وجود این تجهیزات احتمال آسیب به تجهیزات برقی را تا حد زیادی کاهش میدهد.
اشتباهات رایج در نصب تابلو برق
حتی اگر از بهترین تجهیزات استفاده کنید، اجرای نادرست تابلو برق میتواند تمام مزایای آن را از بین ببرد. بسیاری از مشکلات سیستم برق ساختمان به دلیل رعایت نکردن اصول نصب یا استفاده از تجهیزات نامناسب به وجود میآید.
رایجترین اشتباهات عبارتاند از:
- استفاده از فیوز با آمپراژ نامناسب
- حذف کلید محافظ جان برای کاهش هزینه
- سیمکشی غیراستاندارد داخل تابلو
- بیتوجهی به سیستم ارت
- استفاده از سیم با سطح مقطع نامناسب
- قرار دادن چند مدار روی یک فیوز
- شمارهگذاری نکردن مدارها
- استفاده از تجهیزات بیکیفیت و غیراستاندارد
- شلوغی بیش از حد داخل تابلو برق
- نصب تابلو در محیطهای مرطوب بدون حفاظت مناسب
رعایت این نکات باعث افزایش ایمنی، کاهش هزینههای تعمیرات و جلوگیری از خاموشیهای ناگهانی میشود.
اهمیت سیستم ارت در تابلو برق
سیستم ارت یا اتصال زمین یکی از مهمترین بخشهای هر تابلو برق استاندارد است. وظیفه آن انتقال جریانهای نشتی به زمین و جلوگیری از برقگرفتگی افراد است.
مزایای سیستم ارت عبارتاند از:
- افزایش ایمنی کاربران
- کاهش خطر برقگرفتگی
- محافظت از تجهیزات الکترونیکی
- بهبود عملکرد کلید محافظ جان
- کاهش خسارت ناشی از نوسانات و صاعقه
بدون سیستم ارت، بسیاری از تجهیزات حفاظتی عملکرد مطلوبی نخواهند داشت.
چگونه تابلو برق را نگهداری کنیم؟
تابلو برق نیز مانند سایر تجهیزات الکتریکی به بازدید و نگهداری دورهای نیاز دارد. این کار از بروز خرابیهای ناگهانی جلوگیری میکند.
چند توصیه مهم برای نگهداری تابلو برق:
- هر شش ماه یکبار پیچهای اتصالات را بررسی کنید.
- عملکرد کلید محافظ جان را با دکمه TEST آزمایش کنید.
- از ورود گردوغبار و رطوبت جلوگیری کنید.
- تغییر رنگ سیمها یا بوی سوختگی را جدی بگیرید.
- فیوزهای معیوب را سریع تعویض کنید.
- از اضافه کردن مدار جدید بدون بررسی ظرفیت تابلو خودداری کنید.
- بازدید دورهای توسط برقکار متخصص را در برنامه قرار دهید.
راهنمای انتخاب تابلو برق مناسب
برای انتخاب یک تابلو برق استاندارد باید چند فاکتور مهم را در نظر بگیرید:
ابعاد تابلو
تابلو باید فضای کافی برای تجهیزات فعلی و توسعه آینده داشته باشد.
جنس بدنه
بدنه فلزی برای محیطهای صنعتی و بدنه ABS یا پلیکربنات برای ساختمانهای مسکونی گزینه مناسبی است.
درجه حفاظت (IP)
در محیطهای مرطوب یا پرگردوغبار بهتر است از تابلوهایی با درجه حفاظت IP54 یا بالاتر استفاده شود.
ظرفیت تجهیزات
تعداد فیوزها، کلیدهای حفاظتی و فضای خالی باید متناسب با نیاز ساختمان انتخاب شود.
جدول مقایسه تجهیزات اصلی تابلو برق
| تجهیز | وظیفه | اهمیت |
|---|---|---|
| کلید اصلی | قطع و وصل برق کل ساختمان | بسیار زیاد |
| فیوز مینیاتوری | حفاظت در برابر اضافهبار | بسیار زیاد |
| کلید محافظ جان | جلوگیری از برقگرفتگی | بسیار زیاد |
| محافظ ولتاژ | جلوگیری از آسیب نوسانات برق | زیاد |
| شینه ارت | انتقال جریان نشتی | بسیار زیاد |
| کلید اتوماتیک | حفاظت مدارهای پرقدرت | زیاد |
مزایای داشتن تابلو برق استاندارد
استفاده از یک تابلو برق اصولی مزایای فراوانی دارد، از جمله:
- افزایش ایمنی ساکنان
- جلوگیری از آتشسوزی
- محافظت از لوازم برقی
- کاهش هزینه تعمیرات
- افزایش طول عمر سیستم برق
- عیبیابی سریعتر
- مدیریت بهتر مدارهای برق
- توسعه آسان سیستم در آینده
- رعایت استانداردهای ملی و بینالمللی
معایب استفاده از تابلو برق غیراستاندارد
در مقابل، استفاده از تابلو برق غیراستاندارد میتواند مشکلات متعددی ایجاد کند:
- افزایش احتمال برقگرفتگی
- خرابی زودهنگام تجهیزات
- قطع مکرر برق
- افزایش احتمال آتشسوزی
- هزینههای بالای تعمیر و نگهداری
- دشواری در عیبیابی
- کاهش ارزش ساختمان
چکلیست یک تابلو برق ایمن
قبل از بهرهبرداری از تابلو برق، این موارد را بررسی کنید:
✅ کلید اصلی مناسب نصب شده باشد.
✅ فیوزهای هر مدار متناسب با بار انتخاب شده باشند.
✅ کلید محافظ جان نصب و تست شده باشد.
✅ سیستم ارت استاندارد اجرا شده باشد.
✅ سیمکشی داخل تابلو مرتب و شمارهگذاری شده باشد.
✅ تجهیزات دارای استاندارد معتبر باشند.
✅ فضای کافی برای تهویه وجود داشته باشد.
✅ مدارها برچسبگذاری شده باشند.
جمعبندی
تابلو برق، مرکز کنترل و حفاظت سیستم برق ساختمان است و کیفیت طراحی و اجرای آن نقش مستقیمی در ایمنی، عملکرد و دوام تجهیزات الکتریکی دارد. استفاده از تجهیزات استاندارد مانند فیوز مینیاتوری، کلید محافظ جان، محافظ ولتاژ و سیستم ارت، در کنار سیمکشی اصولی و نگهداری دورهای، احتمال بروز حوادثی مانند برقگرفتگی، اتصال کوتاه و آتشسوزی را به حداقل میرساند. اگر قصد ساخت یا بازسازی ساختمان را دارید، انتخاب یک تابلو برق استاندارد را بهعنوان سرمایهگذاری برای امنیت و آرامش بلندمدت در نظر بگیرید.
سؤالات متداول تابلو برق استاندارد و ایمن
۱. تابلو برق استاندارد چه ویژگیهایی دارد؟
تابلو برق استاندارد از تجهیزات دارای استاندارد، سیمکشی منظم، سیستم ارت، کلید محافظ جان و فیوزهای مناسب تشکیل شده است.
۲. آیا نصب کلید محافظ جان در تابلو برق ضروری است؟
بله، این تجهیز با تشخیص نشتی جریان از برقگرفتگی و بسیاری از حوادث الکتریکی جلوگیری میکند.
۳. هر چند وقت یکبار باید تابلو برق بررسی شود؟
توصیه میشود حداقل سالی یکبار توسط برقکار متخصص بازدید و سرویس شود و عملکرد کلید محافظ جان نیز بهصورت ماهانه تست شود.
۴. تفاوت تابلو برق توکار و روکار چیست؟
تابلو برق توکار داخل دیوار نصب میشود و ظاهر زیباتری دارد، اما تابلو برق روکار روی دیوار نصب شده و دسترسی آسانتری برای تعمیرات فراهم میکند.
۵. آیا استفاده از تجهیزات ارزان و غیراستاندارد در تابلو برق توصیه میشود؟
خیر، تجهیزات بیکیفیت میتوانند باعث کاهش ایمنی، خرابی مکرر سیستم و افزایش خطر برقگرفتگی یا آتشسوزی شوند.
