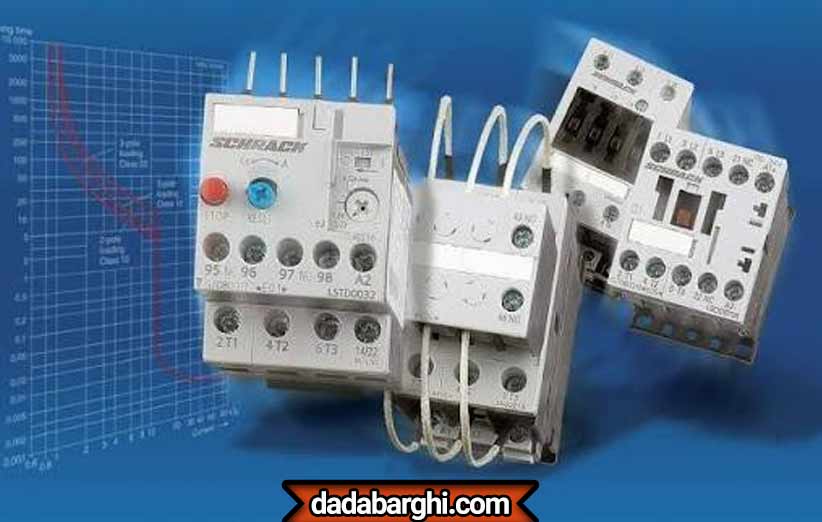

کنتاکتور چیست و چه کاربردی در سیستم برق دارد؟
کنتاکتور چیست اگر تا به حال داخل یک تابلو برق صنعتی یا ساختمانی را دیده باشید، احتمالاً با قطعه‌ای مواجه شده‌اید که ظاهرش شبیه یک رله بزرگ است. این قطعه همان کنتاکتور است.
اما کنتاکتور دقیقاً چه کاری انجام می‌دهد؟
به زبان ساده، کنتاکتور یک کلید الکتریکی کنترل‌شونده است که برای قطع و وصل کردن مدارهای قدرت، به‌خصوص بارهای نسبتاً پرتوان، استفاده می‌شود.
تصور کنید می‌خواهیم یک موتور الکتریکی را روشن و خاموش کنیم، اما نمی‌خواهیم جریان اصلی موتور مستقیماً از یک کلید کوچک عبور کند. اینجا کنتاکتور وارد عمل می‌شود.
کنتاکتور کمک می‌کند مدار فرمان، وضعیت یک مدار قدرت را کنترل کند.
به همین دلیل در موتورخانه‌ها، تابلوهای برق، سیستم‌های تهویه، پمپ‌ها، کمپرسورها، تجهیزات صنعتی و بسیاری از مدارهای روشنایی دیده می‌شود.
کنتاکتور چگونه کار می‌کند؟
ساختار عملکرد کنتاکتور را می‌توان به دو بخش اصلی تقسیم کرد: مدار فرمان و مدار قدرت.
مدار فرمان وظیفه کنترل بوبین را بر عهده دارد. وقتی بوبین انرژی دریافت می‌کند، میدان مغناطیسی ایجاد می‌شود.
این میدان مغناطیسی بخش مکانیکی داخلی کنتاکتور را حرکت می‌دهد و باعث تغییر وضعیت کنتاکت‌ها می‌شود.
در نتیجه، کنتاکت‌های اصلی می‌توانند مدار قدرت را وصل یا قطع کنند.
وقتی فرمان قطع شود، مکانیزم داخلی به وضعیت اولیه برمی‌گردد و کنتاکت‌ها تغییر وضعیت می‌دهند.
در واقع می‌توان کنتاکتور را مانند یک «واسطه هوشمند» میان فرمان و مصرف‌کننده در نظر گرفت؛ البته هوشمند به معنای الکترونیکی نیست، بلکه به این معناست که یک مدار کوچک‌تر می‌تواند وضعیت یک مدار قدرت را کنترل کند.
اگر دنبال پروژکتور ضدآب هستید، در دسته پروژکتور ال ای دی مدل‌های متنوعی وجود دارد.
اجزای اصلی کنتاکتور
یک کنتاکتور از چند بخش مهم تشکیل شده است که هرکدام نقش مشخصی دارند.
مهم‌ترین اجزای آن عبارت‌اند از:
- بوبین یا سیم‌پیچ
- هسته مغناطیسی
- کنتاکت‌های اصلی
- کنتاکت‌های کمکی
- تیغه‌ها
- محفظه عایق
- مکانیزم بازگشت
- ترمینال‌های اتصال
البته شکل ظاهری و جزئیات این اجزا در مدل‌های مختلف متفاوت است.
اما منطق کلی عملکرد تقریباً یکسان باقی می‌ماند.
بوبین یا سیم‌پیچ کنتاکتور چیست؟
بوبین یکی از مهم‌ترین قسمت‌های کنتاکتور است.
وقتی ولتاژ مناسب به بوبین اعمال شود، میدان مغناطیسی ایجاد می‌شود. این میدان، هسته متحرک را جذب می‌کند و در نتیجه وضعیت کنتاکت‌ها تغییر می‌کند.
یکی از نکات مهم هنگام انتخاب کنتاکتور، توجه به ولتاژ بوبین است.
بوبین‌ها می‌توانند با ولتاژهای مختلف طراحی شوند. بنابراین نباید تصور کنیم هر کنتاکتوری را می‌توان با هر ولتاژی فعال کرد.
ولتاژ مورد نیاز بوبین باید با مدار فرمان هماهنگ باشد.
کنتاکت‌های اصلی چه وظیفه‌ای دارند؟
کنتاکت‌های اصلی وظیفه کنترل مدار قدرت را بر عهده دارند.
برای مثال، در یک سیستم سه‌فاز، کنتاکتور می‌تواند مسیر تغذیه یک موتور را قطع یا وصل کند.
این بخش باید برای جریان و نوع بار موردنظر مناسب باشد.
در انتخاب کنتاکتور، فقط تعداد کنتاکت‌ها مهم نیست. ظرفیت جریان و رده کاری نیز اهمیت زیادی دارد.
موتور، المنت، روشنایی و سایر بارها رفتار الکتریکی یکسانی ندارند؛ بنابراین کنتاکتوری که برای یک کاربرد مناسب است، لزوماً برای کاربرد دیگر بهترین انتخاب نیست.

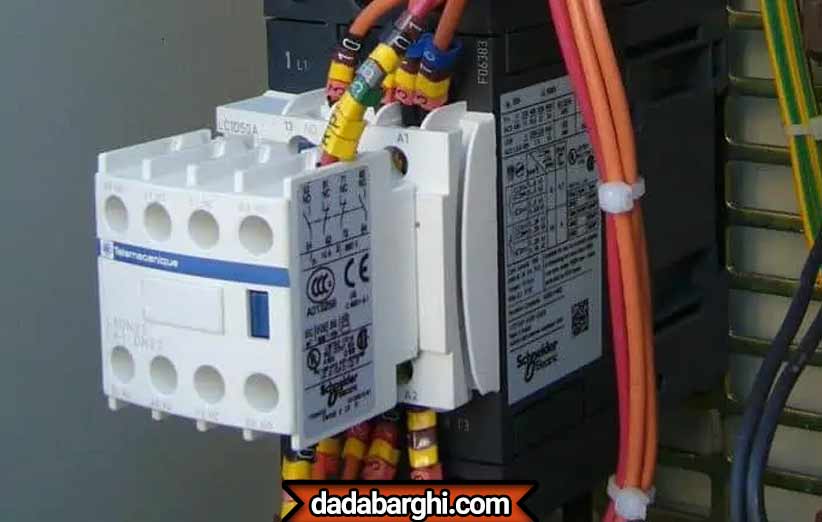

کنتاکت کمکی چیست و چه کاربردی دارد؟
کنتاکت‌های کمکی معمولاً برای مدار فرمان و ارسال وضعیت استفاده می‌شوند.
به عنوان مثال، می‌توان از یک کنتاکت کمکی برای ایجاد منطق کنترلی، نمایش وضعیت یا هماهنگ کردن عملکرد چند تجهیز استفاده کرد.
کنتاکت‌های کمکی معمولاً در دو حالت باز یا بسته در مدار فرمان مورد استفاده قرار می‌گیرند.
همین بخش به ظاهر ساده، نقش مهمی در طراحی مدارهای کنترلی دارد.
در تابلوهای برق پیچیده‌تر، ترکیب کنتاکتورها و کنتاکت‌های کمکی امکان ایجاد کنترل‌های مختلف را فراهم می‌کند.
تفاوت کنتاکتور با رله
یکی از سؤال‌های رایج این است که کنتاکتور چه تفاوتی با رله دارد.
هر دو برای کنترل مدارهای الکتریکی استفاده می‌شوند، اما کاربرد آن‌ها دقیقاً یکسان نیست.
رله‌ها معمولاً برای مدارهای کنترلی و جریان‌های پایین‌تر کاربرد گسترده‌ای دارند.
کنتاکتورها بیشتر برای قطع و وصل بارهای قدرت، به‌خصوص موتورهای الکتریکی و بارهای پرجریان، طراحی می‌شوند.
کنتاکتور معمولاً ساختار مقاوم‌تری برای قطع و وصل مکرر بارهای قدرت دارد و در کاربردهای صنعتی بسیار رایج است.
پس می‌توان گفت کنتاکتور را می‌توان عضوی از خانواده تجهیزات کنترل الکتریکی دانست که برای کاربردهای قدرت طراحی شده است.
نورپردازی نمای ساختمان با جت لایت LED جلوه‌ای خاص و حرفه‌ای ایجاد می‌کند.
انواع کنتاکتور بر اساس کاربرد
کنتاکتورها را می‌توان از جنبه‌های مختلف دسته‌بندی کرد.
یکی از ساده‌ترین روش‌ها، توجه به نوع بار و تعداد فازهاست.
از این نظر با مدل‌های مختلفی روبه‌رو می‌شویم؛ از کنتاکتورهای مناسب موتور گرفته تا مدل‌هایی که برای سیستم‌های روشنایی یا بارهای مقاومتی طراحی شده‌اند.
همچنین برندها و سری‌های مختلف، مشخصات فنی متفاوتی ارائه می‌کنند.
به همین دلیل بهتر است انتخاب کنتاکتور بر اساس مشخصات واقعی مدار انجام شود، نه صرفاً نام یا ظاهر محصول.
کنتاکتور سه فاز چیست؟
کنتاکتور سه فاز یکی از رایج‌ترین انواع کنتاکتور در کاربردهای صنعتی و موتورهای الکتریکی است.
در مدارهای سه‌فاز، کنتاکتور می‌تواند مسیر فازهای مدار قدرت را کنترل کند.
این تجهیزات در موتورخانه‌ها، پمپ‌ها، کمپرسورها، سیستم‌های تهویه و بسیاری از ماشین‌آلات صنعتی کاربرد دارند.
البته انتخاب مدل مناسب به جریان موتور، نوع بار، شرایط کاری و مشخصات مدار بستگی دارد.
اگر می‌خواهید تفاوت سیستم‌های تک‌فاز و سه‌فاز را بهتر درک کنید، مقاله «فرق برق تک فاز و سه فاز چیست؟ راهنمای ساده برای مصرف‌کنندگان» نیز مرتبط است.
کنتاکتور تک فاز چه کاربردی دارد؟
کنتاکتورهای تک‌فاز در مدارهایی استفاده می‌شوند که بار یا سیستم کنترل آن‌ها تک‌فاز است.
این تجهیزات می‌توانند برای کنترل برخی تجهیزات برقی، سیستم‌های گرمایشی، روشنایی و کاربردهای مشابه استفاده شوند.
البته همیشه نوع بار تعیین‌کننده انتخاب کنتاکتور نیست؛ جریان مصرفی و شرایط قطع و وصل نیز اهمیت دارند.
بنابراین بهتر است قبل از انتخاب، مشخصات دقیق بار و مدار فرمان بررسی شود.
کاربرد کنتاکتور در تابلو برق
یکی از اصلی‌ترین محل‌های استفاده از کنتاکتور، تابلو برق است.
در یک تابلو برق، تجهیزات مختلفی کنار هم قرار می‌گیرند و هرکدام وظیفه خاصی دارند.
کنتاکتور معمولاً در بخش کنترل بارها استفاده می‌شود و می‌تواند بین مدار فرمان و مدار قدرت ارتباط ایجاد کند.
برای مثال، در یک تابلو کنترل موتور ممکن است کنتاکتور در کنار فیوز، تجهیزات حفاظتی و سایر تجهیزات کنترلی قرار گیرد.
به همین دلیل شناخت کنتاکتور برای درک ساختار تابلو برق اهمیت زیادی دارد.
استفاده از کنتاکتور برای کنترل موتورهای الکتریکی
موتورهای الکتریکی یکی از مهم‌ترین مصرف‌کنندگان کنتاکتور هستند.
چرا؟
چون موتور می‌تواند جریان قابل توجهی داشته باشد و معمولاً نیازمند کنترل منظم برای روشن و خاموش شدن است.
کنتاکتور امکان کنترل موتور را از طریق مدار فرمان فراهم می‌کند.
در سیستم‌های مختلف می‌توان از ترکیب کنتاکتورها و تجهیزات کنترلی برای ایجاد عملکردهای متفاوت استفاده کرد.
البته کنتاکتور به‌تنهایی وسیله حفاظت کامل موتور نیست و معمولاً در کنار تجهیزات حفاظتی مناسب استفاده می‌شود.
کنتاکتور در سیستم روشنایی
شاید تصور کنید برای روشن و خاموش کردن چراغ‌ها نیازی به کنتاکتور نیست.
در بسیاری از مدارهای ساده همین‌طور است.
اما وقتی تعداد زیادی چراغ یا یک سیستم روشنایی با توان قابل توجه داشته باشیم، کنترل متمرکز اهمیت پیدا می‌کند.
در چنین شرایطی کنتاکتور می‌تواند به کنترل گروهی بارهای روشنایی کمک کند.
برای مثال، در ساختمان‌های بزرگ، سالن‌ها، پارکینگ‌ها یا محیط‌های صنعتی، کنترل چندین مدار روشنایی می‌تواند با استفاده از تجهیزات مناسب ساده‌تر شود.
نقش کنتاکتور در سیستم‌های تهویه و سرمایش
سیستم‌های تهویه، کولرهای صنعتی، پمپ‌ها و برخی تجهیزات سرمایشی از دیگر کاربردهای مهم کنتاکتور هستند.
این تجهیزات معمولاً بارهای موتوری دارند و نیازمند کنترل مناسب هستند.
در این کاربردها، انتخاب کنتاکتور باید با مشخصات واقعی دستگاه هماهنگ باشد.
ظرفیت جریان، نوع بار، تعداد دفعات قطع و وصل و شرایط محیطی از جمله مواردی هستند که باید در نظر گرفته شوند.
کنتاکتور در مدار فرمان و قدرت
برای درک بهتر کاربرد کنتاکتور، باید تفاوت مدار فرمان و قدرت را بدانیم.
مدار قدرت همان بخشی است که انرژی الکتریکی موردنیاز بار اصلی در آن جریان دارد.
مدار فرمان وظیفه کنترل وضعیت تجهیزات را بر عهده دارد.
کنتاکتور در نقطه اتصال عملکردی این دو بخش قرار می‌گیرد.
مدار فرمان می‌تواند وضعیت بوبین را کنترل کند و کنتاکتور نیز وضعیت مدار قدرت را تغییر دهد.
این جداسازی باعث می‌شود کنترل بارهای قدرتمند با استفاده از مدارهای کنترلی مناسب انجام شود.
مزایای استفاده از کنتاکتور
کنتاکتور مزایای مختلفی دارد.
مهم‌ترین آن‌ها عبارت‌اند از:
- امکان کنترل بارهای پرقدرت
- امکان کنترل از راه دور
- مناسب بودن برای قطع و وصل مکرر در کاربردهای مشخص
- امکان استفاده در مدارهای اتوماتیک
- قابلیت ترکیب با تجهیزات کنترلی
- کاهش نیاز به استفاده مستقیم از کلیدهای دستی برای بارهای قدرت
- امکان ایجاد مدارهای کنترلی متنوع
همین ویژگی‌ها باعث شده کنتاکتور به یکی از قطعات مهم در تابلوهای برق تبدیل شود.
کنتاکتور چه تفاوتی با فیوز دارد؟
کنتاکتور و فیوز وظایف متفاوتی دارند.
کنتاکتور عمدتاً برای کنترل و قطع و وصل بار استفاده می‌شود.
فیوز و تجهیزات حفاظتی برای محافظت مدار در برابر شرایط غیرعادی مانند جریان بیش از حد طراحی می‌شوند.
بنابراین نباید کنتاکتور را جایگزین فیوز دانست.
یک سیستم برق استاندارد معمولاً از مجموعه‌ای از تجهیزات تشکیل می‌شود که هرکدام وظیفه خاص خود را دارند.
کنتاکتور کنترل می‌کند؛ تجهیزات حفاظتی از مدار محافظت می‌کنند.
چگونه کنتاکتور مناسب انتخاب کنیم؟
انتخاب کنتاکتور باید بر اساس مشخصات مدار انجام شود.
چند عامل اصلی در این انتخاب نقش دارند:
- نوع بار
- جریان کاری
- ولتاژ مدار قدرت
- ولتاژ بوبین
- تعداد فازها
- تعداد دفعات قطع و وصل
- شرایط محیطی
- رده کاری
- تعداد کنتاکت‌های کمکی
- استانداردها و مشخصات سازنده
اگر کنتاکتور برای موتور انتخاب می‌شود، باید مشخصات موتور و شرایط کاری آن نیز بررسی شود.
انتخاب صرفاً بر اساس ظاهر یا ارزان‌ترین قیمت، روش مناسبی نیست.
توجه به جریان نامی کنتاکتور
یکی از مهم‌ترین مشخصات کنتاکتور، جریان نامی آن است.
اما یک نکته مهم وجود دارد: جریان نامی را نباید بدون توجه به نوع بار تفسیر کرد.
یک بار مقاومتی و یک موتور الکتریکی رفتار یکسانی هنگام روشن شدن و کار کردن ندارند.
به همین دلیل رده کاری کنتاکتور نیز اهمیت دارد.
در کاربردهای موتوری، مشخصات مربوط به کارکرد موتور باید با اطلاعات فنی کنتاکتور تطبیق داده شود.
اهمیت ولتاژ بوبین
ولتاژ بوبین یکی از مواردی است که هنگام خرید باید با دقت بررسی شود.
اگر ولتاژ مدار فرمان با ولتاژ موردنیاز بوبین هماهنگ نباشد، کنتاکتور نمی‌تواند عملکرد صحیحی داشته باشد و حتی ممکن است آسیب ببیند.
بنابراین هنگام انتخاب محصول، فقط به جریان کنتاکت‌های اصلی توجه نکنید.
مشخصات بوبین را نیز بررسی کنید.
تعداد پل‌ها و کنتاکت‌های کمکی
تعداد پل‌های کنتاکتور باید با ساختار مدار موردنظر سازگار باشد.
همچنین ممکن است یک پروژه به کنتاکت‌های کمکی برای مدار فرمان یا نمایش وضعیت نیاز داشته باشد.
در چنین شرایطی، امکان افزودن کنتاکت کمکی یا تعداد کنتاکت‌های موجود روی کنتاکتور اهمیت پیدا می‌کند.
این موضوع به‌خصوص در تابلوهای کنترلی پیچیده‌تر اهمیت بیشتری دارد.
اشتباهات رایج هنگام انتخاب کنتاکتور
یکی از اشتباهات رایج، انتخاب کنتاکتور فقط بر اساس جریان اسمی است.
اشتباه دوم، بی‌توجهی به نوع بار است.
اشتباه سوم، نادیده گرفتن ولتاژ بوبین است.
گاهی نیز کاربران یک مدل را صرفاً به دلیل برند یا قیمت انتخاب می‌کنند و شرایط واقعی مدار را در نظر نمی‌گیرند.
انتخاب درست باید از مشخصات بار شروع شود و سپس با اطلاعات فنی کنتاکتور تطبیق پیدا کند.
علائم خرابی کنتاکتور
کنتاکتور نیز مانند سایر تجهیزات الکتریکی ممکن است دچار خرابی شود.
برخی نشانه‌های رایج عبارت‌اند از:
- عمل نکردن کنتاکتور
- قطع و وصل نامنظم
- ایجاد صدای غیرعادی
- گرم شدن غیرعادی
- تغییر رنگ یا آثار حرارتی
- عملکرد نامطمئن کنتاکت‌ها
- باقی ماندن کنتاکت‌ها در وضعیت نامناسب
البته تشخیص علت خرابی نیازمند بررسی تخصصی است.
گاهی مشکل از بوبین است و گاهی از بخش‌های مکانیکی یا الکتریکی دیگر.
چرا کنتاکتور صدای وزوز می‌دهد؟
صدای غیرعادی می‌تواند دلایل مختلفی داشته باشد.
در برخی شرایط، مشکل به بخش مغناطیسی یا وضعیت مکانیکی کنتاکتور مربوط می‌شود.
همچنین شرایط نامناسب مدار فرمان می‌تواند روی عملکرد بوبین تأثیر بگذارد.
اگر صدای کنتاکتور به شکل غیرعادی زیاد شده یا همراه با گرم شدن و عملکرد ناپایدار است، بهتر است تجهیز بررسی شود.
نادیده گرفتن صدای غیرعادی، مخصوصاً در یک تابلو برق در حال کار، تصمیم مناسبی نیست.
نکات ایمنی استفاده از کنتاکتور
کنتاکتور با مدارهای الکتریکی و گاهی بارهای پرقدرت سروکار دارد.
به همین دلیل نصب، تست، تعمیر یا تغییر سیم‌کشی آن باید توسط فرد متخصص انجام شود.
نباید برای بررسی کنتاکتور یا تابلو برق، بدون دانش و تجهیزات ایمنی مناسب به قسمت‌های داخلی دست زد.
همچنین باید مشخصات کنتاکتور با بار واقعی و تجهیزات حفاظتی هماهنگ باشد.
اگر کنتاکتور دچار جرقه، سوختگی، بوی غیرعادی یا حرارت شدید شده است، بهتر است استفاده از مدار متوقف شده و بررسی تخصصی انجام شود.
ریسه ال ای دی و شلنگ LED یکی از پرطرفدارترین گزینه‌ها برای تزیین فضاهای داخلی و خارجی است.
ارتباط کنتاکتور با تجهیزات حفاظتی
کنتاکتور به‌تنهایی وظیفه حفاظت کامل مدار را بر عهده ندارد.
در یک سیستم اصولی، تجهیزات مختلف در کنار یکدیگر کار می‌کنند.
برای مثال، فیوز یا کلید حفاظتی می‌تواند وظیفه حفاظت مدار را بر عهده داشته باشد و کنتاکتور وظیفه قطع و وصل کنترل‌شده بار را انجام دهد.
همچنین بسته به نوع سیستم، تجهیزات دیگری نیز ممکن است در تابلو وجود داشته باشند.
این هماهنگی همان چیزی است که یک تابلو برق استاندارد را شکل می‌دهد.
کنتاکتور در سیستم‌های اتوماتیک چه نقشی دارد؟
یکی از جذاب‌ترین کاربردهای کنتاکتور، استفاده از آن در سیستم‌های اتوماتیک است.
وقتی کنترل یک بار فقط به یک کلید دستی محدود نباشد، می‌توان از مدارهای فرمان برای کنترل عملکرد آن استفاده کرد.
به این ترتیب، کنتاکتور می‌تواند بخشی از یک سیستم کنترل خودکار باشد.
برای مثال، در برخی سیستم‌های پمپاژ، تهویه یا کنترل موتور، فرمان روشن و خاموش شدن از طریق تجهیزات کنترلی صادر می‌شود و کنتاکتور وضعیت مدار قدرت را کنترل می‌کند.
جمع‌بندی
کنتاکتور یکی از تجهیزات مهم در سیستم‌های برق و به‌خصوص تابلوهای برق است که وظیفه اصلی آن قطع و وصل کنترل‌شده مدارهای قدرت است.
این تجهیز با استفاده از بوبین و مکانیزم مغناطیسی، امکان کنترل بارهای مختلف را از طریق مدار فرمان فراهم می‌کند و در موتورهای الکتریکی، پمپ‌ها، سیستم‌های تهویه، روشنایی و بسیاری از تجهیزات صنعتی کاربرد دارد.
هنگام انتخاب کنتاکتور باید به عواملی مانند نوع بار، جریان، ولتاژ، رده کاری، ولتاژ بوبین، تعداد پل‌ها و کنتاکت‌های کمکی توجه کرد.
همچنین نباید کنتاکتور را با فیوز یکی دانست. کنتاکتور برای کنترل بار است و تجهیزات حفاظتی وظیفه محافظت از مدار را بر عهده دارند.
در نهایت، انتخاب و نصب کنتاکتور باید متناسب با مشخصات واقعی سیستم انجام شود. در مدارهای قدرت و تابلوهای برق، اجرای کار توسط فرد متخصص اهمیت زیادی دارد و نباید بدون دانش و تجهیزات مناسب، اقدام به دستکاری مدار کرد.
سوالات متداول
۱. کنتاکتور چیست؟
کنتاکتور یک تجهیز الکتریکی برای قطع و وصل مدارهای قدرت است که معمولاً از طریق یک مدار فرمان کنترل می‌شود. این تجهیز در موتور، پمپ، سیستم تهویه، روشنایی و تابلوهای برق کاربرد زیادی دارد.
۲. تفاوت کنتاکتور و رله چیست؟
رله‌ها بیشتر برای مدارهای کنترلی و بارهای کوچک‌تر استفاده می‌شوند، در حالی که کنتاکتورها برای کنترل بارهای قدرت و به‌خصوص تجهیزات موتوری طراحی شده‌اند.
۳. آیا کنتاکتور از مدار در برابر اضافه‌جریان محافظت می‌کند؟
خیر. وظیفه اصلی کنتاکتور قطع و وصل مدار است و نباید آن را جایگزین فیوز یا سایر تجهیزات حفاظتی کرد.
۴. هنگام خرید کنتاکتور به چه مشخصاتی توجه کنیم؟
نوع بار، جریان کاری، ولتاژ مدار، ولتاژ بوبین، تعداد فازها، رده کاری، تعداد کنتاکت‌های کمکی و شرایط محیطی از مهم‌ترین مواردی هستند که باید بررسی شوند.
۵. چرا کنتاکتور صدای غیرعادی می‌دهد؟
صدای غیرعادی ممکن است به مشکلات بوبین، بخش مغناطیسی، شرایط مدار فرمان یا مشکلات مکانیکی مربوط باشد. اگر صدا همراه با گرم شدن یا عملکرد نامنظم باشد، بررسی تخصصی توصیه می‌شود.
